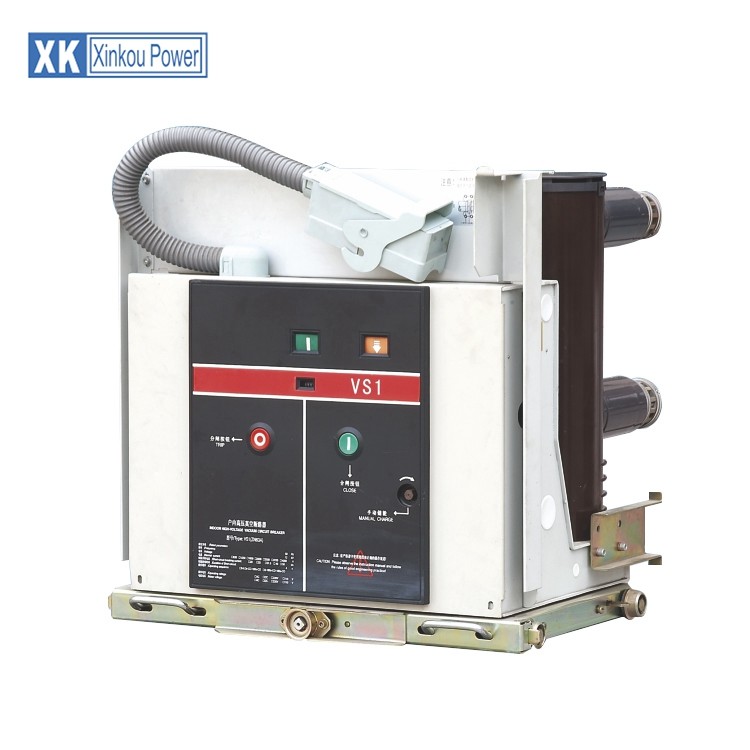

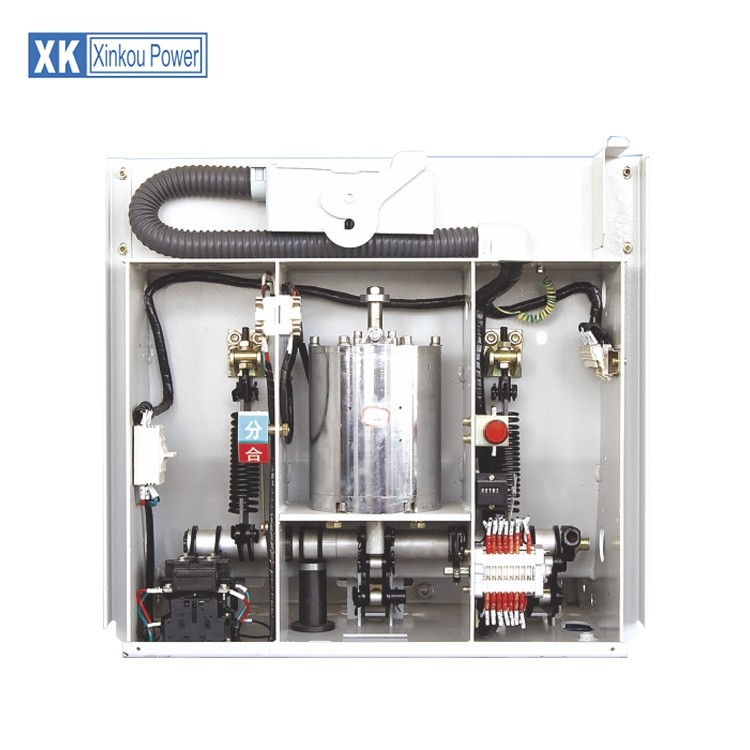

vacuüm de Stroomonderbreker Permanent Magnetisch Mechanisme van 12KV 50HZ Hv In drie stadia

Vacuümboogstabiliteit:

In een kring van 50 Herz ac gaat de stroom door nulwaarde 100 keer in een seconde (d.w.z., eens elk Mej. 10) over. Het is wenselijk dat de stroom wordt onderbroken wanneer het door nulwaarde overgaat, anders zal het overvoltage worden veroorzaakt wegens het huidige hakken. Daarom voor succesvolle boogonderbreking is het noodzakelijk dat de boog voor helft-cyclus duur en in het bijzonder dat het blijft stabiel is bij stromen bestaan die nul naderen.

De boogstabiliteit wordt gevonden om af te hangen van:

(i) het contactmateriaal en zijn dampdruk en

(ii) kringsparameters zoals voltage, stroom, capacitieve weerstand en inductantie.

In lage huidige kringen vindt het grootste deel van de verdamping op afzonderlijke punten, genoemd plaats de kathodevlekken, terwijl bij hogere stromen de verdamping van kathode en anodevlekken plaatsvindt. Naast deze bronnen wordt het gas toegevoegd aan de bijlage van de contacten wanneer het van andere delen van de bijlage wegens metaaldamp op hoge temperatuur en beïnvloedende wordt ontdaan van.

De dampdruk en de boogstabiliteit worden gevonden om worden met elkaar in verband gebracht. Hoger de dampdruk bij lagere temperatuur, is beter de stabiliteit van de boog d.w.z., langer de het levenstijd van de boog. Er zijn bepaalde metalen zoals Zn, Bi, die dergelijke kenmerken verstrekken en betere elektrodenmaterialen voor vacuümstroomonderbrekers zijn. Naast de dampdruk, beïnvloedt het warmtegeleidingsvermogen van het metaal ook het huidige hakkende niveau.

Een goede hitte die metaal leiden zal zeer snel koelen en zijn temperatuur van de contactoppervlakte zal vallen. Dit zal het verdampingstarief verlagen en de boog zal wegens ontoereikende damp worden gehakt. Anderzijds, zal een slechte hitteleider zijn temperatuur en verdamping voor een langere tijd handhaven en de boog zal stabieler zijn.

Het afleiden van de contacten met verschillende waarden van capacitieve weerstand vermindert de gemiddelde het levenstijd van de boog. Hoger de waarde van de capacitieve weerstand, is lager de gemiddelde het levenstijd van de boog. Een inductantie in reeks, verhoogt anderzijds het leven van de boog. Op dezelfde manier hoger is het systeem werkende voltage, langer de duur van de boog. Dit is omdat meer die voltage herstellen beschikbaar is om de boog levend te houden.
