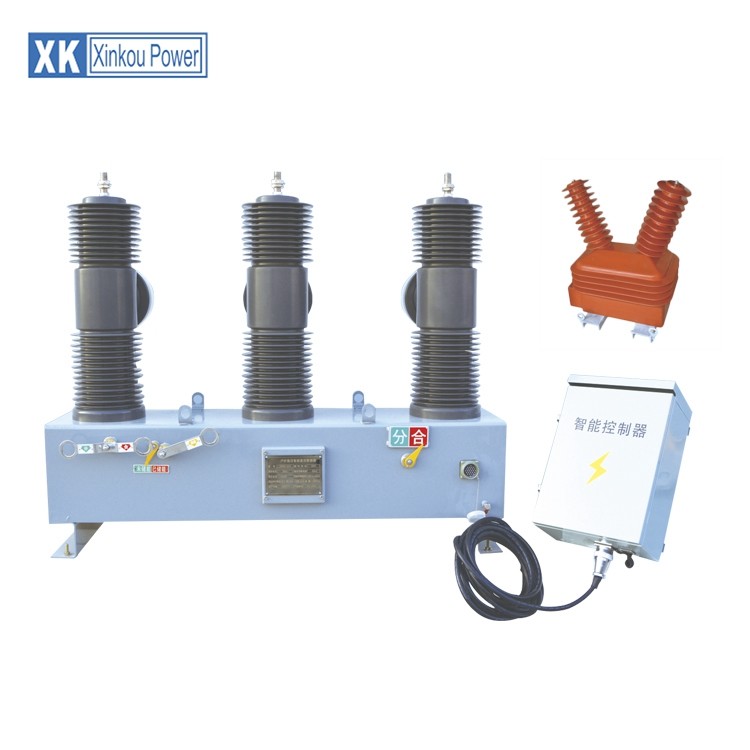

40.5KV vacuümstroomonderbreker/Vcb-Breker Permanente Magneetcei ZW32

Booguitsterven in Vacuümonderbrekers:

Het proces van de boogonderbreking in vacuümonderbrekers is vrij verschillend van dat in andere types van stroomonderbrekers. Het vacuüm als zulke is een diëlektrisch middel en de boog kan niet in ideaal vacuüm voortduren.

Nochtans, veroorzaakt de scheiding van huidige dragende contacten dat de damp worden vrijgegeven van de contacten die tot plasma leiden. Aldus op scheiding van huidige dragende contacten, wordt de contactruimte met damp van positieve die ionen gevuld van het contactmateriaal worden bevrijd; de dampdichtheid afhankelijk van de stroom in het een boog vormen. Tijdens de dalende wijze van huidige golf herwint het tarief van versie van de dampdalingen en na huidige nul, het middel zijn diëlektrische sterkte, op voorwaarde dat de dampdichtheid rond de contacten wezenlijk heeft verminderd.

Terwijl het onderbreken van een stroom van de orde van een paar honderd ampères door de vlakke contacten onder hoog vacuüm te scheiden, heeft de boog gewoonlijk verscheidene parallelle wegen en elke boogweg komt en daalt in een hotspot van stroom voort. Aldus is de totale stroom verdeeld in verscheidene parallelle bogen. De parallelle bogen weren elkaar af zodat de boog om over de contactoppervlakte neigt uit te spreiden. Zulk een boog wordt genoemd de verspreide boog. De verspreide boog kan gemakkelijk onderbroken worden.

Bij hogere waarden van stromen van de orde van een paar duizend ampères, wordt de boog geconcentreerd op een klein gebied en wordt autonome boog. De geconcentreerde boog rond een klein gebied veroorzaakt snelle verdamping van de contactoppervlakte. De overgang van verspreide boog naar de geconcentreerde boog hangt van het materiaal en de vorm van contact, de waarde van stroom en de voorwaarde van elektroden af. De onderbreking van boog is mogelijk wanneer de dampdichtheid in fase met de stroom varieert en de boog in de verspreide staat blijft. De boog niet opnieuw restrike als de metaaldamp snel wordt verwijderd uit de contactstreek.

Aldus is het boog-uitsterven proces in een vacuümstroomonderbreker grotendeels verwant die met het materiaal en de vorm van de contacten en de techniek in het condenseren van de metaaldamp worden gebruikt. De contactmeetkunde wordt zo ontworpen die de boogwortel bij zich het bewegen houdt zodat de temperatuur op één punt op het contact niet zeer hoogwaardig bereikt.

Het snelle opbouwen van diëlektrische sterkte na definitief booguitsterven is een uniek voordeel van vacuümstroomonderbreker. Er zijn beperkingen op oliestroomonderbrekers in het schakelen van capacitieve stromen. In oliestroomonderbrekers nadat een onderbreking plaatsvindt, zo langzaam op bouwt de diëlektrische sterkte dat vertraagd restrikes vaak zo zoals veel de helft van een cyclus later plaatsvind. De vacuümschakelaar is vrij van dit probleem aangezien na de helft van een cyclus, die aan 2,5 mm-contactscheiding beantwoorden, een diëlektrische sterkte van ongeveer 100 kV (rms) beschikbaar is. Dit type van schakelaar heeft het voordeel van restrike-vrije prestaties en is ideaal gezien geschikt voor condensatoromschakeling. Zijn verrichting is ook praktisch onafhankelijk van de tijd van de contactscheiding.

Het huidige Hakken in Vacuümstroomonderbrekers:

Wij hebben gezien dat het huidige hakken in lucht en oliestroomonderbrekers wegens instabiliteit in de boogkolom voorkomt terwijl in het geval van vacuümstroomonderbrekers het van dampdruk en de eigenschappen van de elektronenemissie van het contactmateriaal afhangt. Het hakkende niveau wordt ook beïnvloed door thermische geleidingsvermogen-lager het warmtegeleidingsvermogen, lager is het hakkende niveau. Het is mogelijk om het huidige niveau te verminderen waarop het hakken door een contactmateriaal voorkomt te selecteren dat voldoende metaaldamp verspreidt om de stroom toe te staan om aan een zeer lage waarde of een nulwaarde te komen, maar dit wordt zelden gedaan aangezien het de diëlektrische sterkte ongunstig beïnvloedt.
